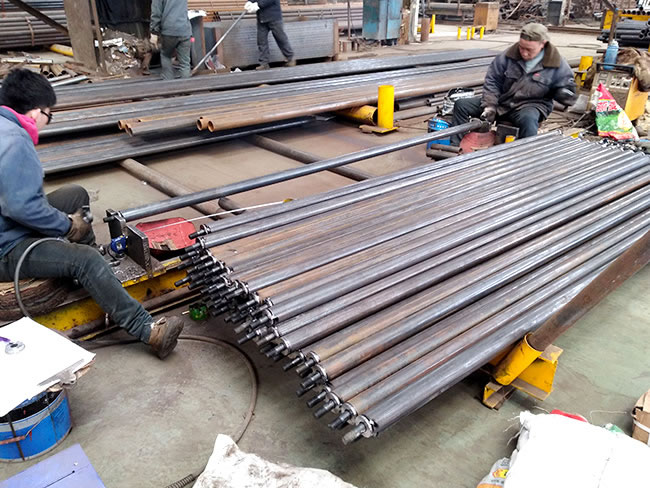

中煤昔阳能源有限责任公司安平发电厂煤场封闭工程网架涂层检测



A.外观检测

所有工件***进行目视检测，认真记录以便监理抽查。防腐漆膜外观：必须达到漆膜表面 平整、均匀，无起泡、流挂、龟裂、脱落、起皱、干喷、搀杂杂物和堆积等现象。外观达不到要求的工件应进行适当修补后重新检验。

B.厚度检测

a.湿膜厚度检测

采用湿膜厚度测厚仪，可在涂覆过程中检查和改正不适当的涂膜厚度。湿膜测厚仪用后必须擦拭干净。可记录每次测量的值。

b.干膜厚度检测

C.测试方法：

按GB1764-89漆膜测定法执行。

a.采用磁性测厚仪按检测要求检查，所有工件***进行检测，钢桁架结构件按节间划分工件，压型钢板按单块划分工件，表面积大于2m2的工件，每件测量10处，每处测量3点取平均值记录；表面积小于2 m2的工件，每件测量5处，每处测量3点取平均值记录。

b.判断标准：涂层干膜厚度必须达到两个90%，即测试点的90%必须达到和超过投标文件中的技术方案所规定的各涂层的厚度，各处测量值必须不能低于投标文件所规定的各涂层膜厚的90%为合格。

4).附着力检测

A.防腐涂层附着力检测

a.测试方法：

防腐涂层的附着力检测按GB9286-88《色漆和清漆漆膜的划格实验》执行。用符合标准要求的刀片或划格器在涂层表面划深至基底的“1mm×1mm”、“2mm×2mm”或“3mm×3mm”的5×5或10×10方格进行检验。当漆膜厚度＜50µm时，划“1mm×1mm”方格进行检验；当漆膜厚度为50µm～200µm时，划“2mm×2mm”方格进行检测；当漆膜厚度≥200µm时，划“3mm×3mm”方格进行检测。

b.判断标准：

1级标准：在切口交叉处涂层有少许薄片分离，但划格区受影响明显不大于5%；

2级标准：在切口边缘交叉处涂层脱落明显大于5%，但划格区受影响明显不大15%。
